DFL-815配网自动化远方终端主要针对10kV及以下配电网中开闭所、环网柜研发的配网自动化终端产品,具备遥信、遥测、遥控、故障检测、保护、历史数据存储等功能,并可与配网自动化主站通信,提供配网系统运行情况和各种参数,包括开关状态、电能参数等,并执行配网主站下发的命令,对配电设备进行调节和控制。
DFL-815广泛应用于辐射型供电及环网供电系统,能够根据设定的技术参数与主站配合,帮助系统识别线路瞬时性故障与永久性故障,可自动消除瞬时故障对线路的影响,又可与主站配合,隔离永久故障段,避免造成长时间的大面积停电,自动恢复非故障区段电网供电,从而经济实用的实现配网自动化。
最多可配置96路开关量变位遥信,开关量输入为24V(可选48V、110V、220V等)光电隔离输入
每个插件可选择1组三相交流电压和2组三相交流电流模拟量(或其他)输入,其基本内容有电压、电流、频率、功率及功率因数,最多可配置6组模块
可以配置6路直流量变送器输入,此时需相应减少交流模拟量输入个数
通过配置最多可配置24路无源空节点遥控输出
遥测越限告警及上传
馈线停电自动识别并上传停电时刻负荷数据
遥测定时保存功能,保存周期可设置
装置告警、遥控操作、参数修改事件记录及事件SOE
多种通讯规约可供选择:如101、104和DNP等
配置多种接口,如:串口RS232、RS485及10/100M以太网通讯口,可与外部多种智能设备通讯
DFL-815配网自动化远方终端采用高性能ARM9嵌入式芯片做为通信主CPU,ARM7微处理器做为保护测控CPU,构成多CPU结构,软件实现模块化、平台化,运行速度快,处理能力强,存储容量大,可扩展性好。
满足国网一二次融合具体要求
装置采用表面贴装技术,选用高性能、高可靠性工业级芯片,外围电路严格匹配,从而保证装置运行的可靠性
使用先进的嵌入式操作系统,极大地满足了系统和数据处理的实时性
具备多级看门狗,保证了装置的可靠运行
大容量的存储空间,可以保存各种数据便于日后分析,如操作记录、遥测定时数据、遥测极值数据、遥测越限记录、SOE事件记录等,并能生成历史曲线查看
采用标准数据存储结构及标准通讯规约,便于和子站连接
装置各种采集量可以按需配置,通过配置软件设置,使用灵活方便
内部集成多种通讯规约与子站通讯,具有信息传送可靠性高、速度快等优点
装置通讯资源丰富,通过配置软件可以自由配置各种任务(包括调试任务)
装置无需任何规约转换设备,可直接接入各种外部智能设备,减少总的设备数量,节约投资
采用高可靠性元器件,如继电器、连接器等,保证动作的正确性
装置可接入B码对时,也可通过软件对时

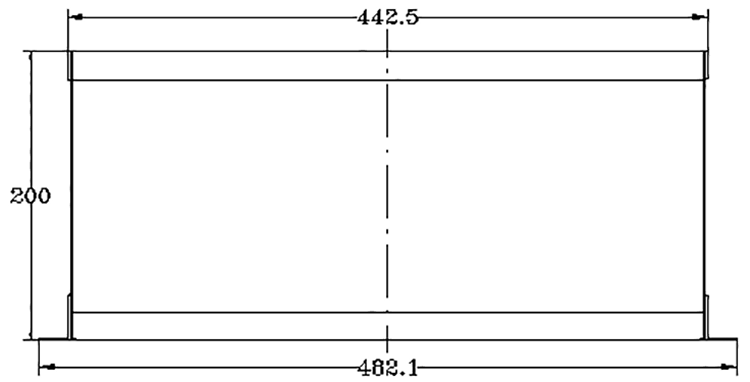

装置采用整屏标准4U机箱,插件前插式结构,结构紧凑,安装使用方便,可当地及远方维护
附带功能强大的调试维护软件,实现丰富的测量、记录、监视、控制等功能,支持各种历史数据的查询和导出功能
本装置主要包括:
电源板:装置电源输入、1路直流量输入
管理板:RS232、RS485及10/100M以太网通讯口
交流采样板:3/6路交流电压、6/8路交流电流输入
直流采集板:6路直流量输入(具体量程可设置)
开入开出板:16路遥信输入、4路遥控输出(或其他)
通讯板:蓝牙、GPRS模块(两种模块可选配)
配置原则:电源板、管理板和通讯板必配,交流采集板、直流采集板以及开入开出板按需配置,各类型插件总数必须小于等于6,可以通过扩展机箱最大配置24组采集模块。
温度 | -40℃ -+70℃,保证正常工作 |
环境温度最大变化率 | 1℃ /min |
湿度 | 5%- 100% |
最大绝对湿度 | 35g/m³ |
大气压力 | 70 - 106Kpa |
机箱防护性能 | 防护等级不低于GB/T4208 规定的IP54(室内)及IP65(室外)要求 |
工业级产品 | 宽温度范围(-40 - +70),防磁、反震、防潮、防雷、防尘、防腐蚀 |
安装方式 | 壁挂式或柜式安装,扩展方便 |
电源电压 | 直流48V或AC/DC 110V/220V,允许偏差:-20%~+15% |
交流电压 | 57.7V(相电压)、100V(线电压)、220V(线电压) |
交流电流 | 5A,1A |
频率 | 50Hz |
直流回路 | <20W |
交流电压回路 | < 0.5VA/相 |
交流电流回路 | < 0.5VA/相 |
交流电压 | 1.2倍额定电压:连续工作 |
交流电流 | 2倍额定电流:连续工作 20倍额定电流:1s |
电流电压 | ≤±0.5% |
P. Q. COS | ≤±1% |
频 率 | ≤±0.2% |
分辨率 | <2ms |
输入方式 | 无源接点 |
输出方式 | 继电器常开接点 |
接点容量 | AC250V:8A/16A;DC30V:8A/16A |
静电放电 | 符合IEC1000-4-2的规定,严酷等级4级 |
高频电磁场 | 符合IEC1000-4-3的规定,严酷等级4级 |
快速瞬变 | 符合IEC1000-4-4的规定,严酷等级4级 |
浪涌冲击 | 符合IEC1000-4-5的规定,严酷等级4级 |
震荡波 | 频率为1MHz及100KHz振荡波(差模,共模)脉冲干扰 |
绝缘电阻 | 终端单元输入、输出回路对地对各回路间绝缘电阻不低于10MΩ |
耐电强度 | 输入、输出回路承受额定50Hz、有效值为2.0kV、时间为1分钟交流耐压试验,无击穿与闪络现象 |
冲击电压 | 各输入输出端子对地,交流回路与直流回路间,交流电流与交流电压间能承受5KV(峰值)标准雷电冲击波 |
遥信功能:最大配置96路自定义遥信开入,并有事件顺序记录(SOE),分辨率小于2ms。
遥测功能:根据选择测量模块类型不同有所区别,主要采集每一组交流测量的线相电压、电流、有功、无功及功率因数,或者6路直流量。
遥控功能:正常遥控分闸、合闸。
装置参数可以通过液晶面板或者调试维护软件设置。
装置检测到本身故障,发出故障信号,闭锁装置(BSJ继电器返回),硬件故障包括:参数出错、出口故障、AD异常。
装置电源消失时,装置的实时信息在内部掉电保护的存储器(SRAM)中保存。
装置具备B码和软件对时对时功能,使用软件对时为通讯报文对时。
装置可存储最近的两个月的历史记录,记录条数无严格限制。
装置记录运行时的遥信信息、运行状态和装置故障时的告警信息:
告警/自检记录:记录装置异常状态,各测量量越限,并上报
遥信变位信息:记录遥信变位的时间及状态,并上报
电流越限检测、电压越限检测,也可设定功率和频率。
装置通过对比各种采集量或计算量的采样值和设定的值,来判别是否越限,越限信息将以遥信形式产生SOE记录,主动上报主站或子站。
装置能够自动识别馈线停电,并可记录存储及上送馈线停电时刻的各种测量值。
装置具备2个光电隔离的RS232通讯口、2个光电隔离的RS485通讯口(可选)以及2个10/100M以太网口。所有通讯口都能通过配置软件来配置相应的功能。实现与子站的数据转发、信息上送,接收并执行配网主站或子站下发的召唤、遥控等下行命令,进行故障处理。
使用组态工具灵活配置装置的硬件接口(串口或网络)与内部板卡或外围智能设备连接,通过维护调试软件可以方便地实现各种测量值的查看、各种参数的召唤和修改、遥控命令选择执行。也可以召唤装置记录的各种历史数据,如:测量值、SOE历史记录、各种操作历史记录、越限记录、极值记录等,保存在本地供查看分析。
装置面板上配有各种运行指示灯,如运行灯、告警灯、通讯灯、电源灯等。
输入、输出均采用高可靠性的凤凰端子
信号输入、输出均采用光耦隔离
电流、电压回路均经CT、PT隔离变换后进入装置内部
控制输出使用空节点方式
装置有良好的接地
