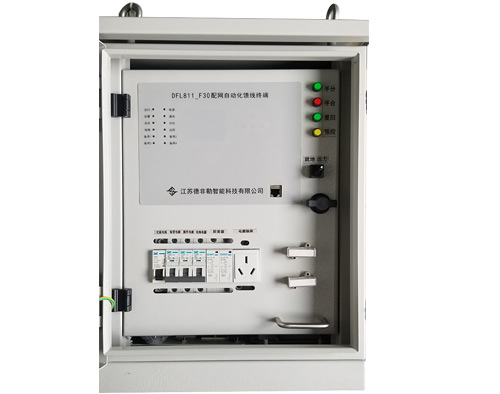

DFL-811配网自动化馈线终端主要针对10kV配电网中的柱上开关（负荷开关/断路器）研发的配网自动化终端产品，采用进口高速采样芯片和32位高速处理器控制芯片，能快速稳定的完成对高压开关的监控，具有集成度高、配置灵活、界面友好等特点。
DFL-811安装于配电网10kV馈线回路杆上，与户外柱上开关、电压互感器组成成套设备，具备遥信、遥测、遥控、故障检测、保护、历史数据存储等功能，并与配网自动化主站通信，提供配网系统运行情况和各种参数，包括开关状态、电能参数等，并执行配网主站下发的命令，对配电设备进行调节和控制。该成套设备各组件间以户外防护控制电缆及航空接插件进行电气连接，为户外全免维护设计。
DFL-811广泛应用于辐射型供电及环网供电系统，能够根据设定的技术参数与主站配合，帮助系统识别线路瞬时性故障与永久性故障，可自动消除瞬时故障对线路的影响，又可与主站配合，隔离永久故障段，避免造成长时间的大面积停电，自动恢复非故障区段电网供电，从而经济实用的实现配网自动化，是各种类型柱上开关的优秀配套机型。
"三遥"馈线自动化终端以高性能32位微处理器为硬件开发平台，以高效嵌入式实时操作为软件开发平台。其具有以下鲜明的技术特点：
平台：统一的嵌入式软硬件组合平台（CPU采用自主开发的32位主板，主频可达到240MHZ信息处理容量大的硬件平台和嵌入式多任务实时操作系统的软件平台），支持高速以太网总线以及CAN总线，接口容量大。
存储：大容量的FALSH及RAM，可以记录位置、事故遥信变位SOE等事件顺序记录、极值记录数据当地存储，时间不小于1个月，支持历史数据补充上传。
| 接口类型 | 数量 | 接口参数 | 支持的通信规约 |
| RS232接口 | 2个 | 波特率：300～115200bps可调 每个串口可以灵活配置通信参数以及通信规约 | 调试维护、101等 |
| 以太网网络接口 | 2个 | 10/100M自适应，自动极性识别 | 104等 |
硬件配置：独立通信管理模块，硬件配置支持主备互换，冗余设计。
软件配置：支持多种通信方式和多种通信规约，可同时与多个不同级别的主站通信。
电源实时监视，交流失电及电池欠压告警
电池在线管理，支持手动、自动及远方活化
电池充放电保护，低于放电关断点时自动切断电池供电（不切断储能电源）
可为终端、通信设备、遥信、遥控提供多种工作电源，有输出短路保护
支持接入铅酸蓄电池、锂电池
提供远程和本地维护接口，运行人员可在本地或主站等远方对其进行维护。
适应严酷环境，工作温度-40℃～+70℃，防磁、防震、防潮。
电磁兼容可以达到4级及以上要求，可适应强电磁环境。
| 温度 | -40℃～+70℃保证正常工作 |
| 环境温度最大变化率 | 1℃/min |
| 湿度 | 5%～100% |
| 最大绝对湿度 | 35g/m3 |
| 大气压力 | 70～106kPa |
| 机箱防护性能 | 防护等级不低于GB/T4208规定的IP67级要求 |
| 工业级产品 | 温度范围（-40℃～+70℃） 防磁、防震、防潮、防雷、防尘、防腐蚀 |
| 工作电压 | AC220V |
| 交流电压 | 220V |
| 频率 | 50Hz |
| 误差 | ±20% |
| 交流电压回路 | < 0.5VA/相 |
| 交流电流回路 | < 0.5VA/相 |
| 整机功耗 | 非通讯状态≤18VA；通信状态≤40VA |
| 交流电压 | 2倍额定电压：连续工作 |
| 交流电流 | 2倍额定电流：连续工作 10倍额定电流：10s 20倍额定电流：1s |
| 电压输入标称值 | 100V |
| 电流输入标称值 | 1A |
| 交流电压电流采样精度 | 0.5级 |
| 有功功率、无功功率、功率因数采样精度 | 1.0级 |
| 信号输入方式 | 无源接点 |
| 接点电压 | DC24V |
| SOE分辨率 | ＜2ms |
| 事故时遥信变位 传送时间 | ＜1s |
| 软件防抖动时间 | 0-40秒可设 |
| 输出方式 | 继电器常开接点 |
| 接点容量 | AC250V,16A；DC30V,16A |
| 主电源 | 交流220V，允许偏差-20％～+20％ 具备双路交流电源自动切换功能 |
| 备用电源 | 铅酸电池（DC24V,电池容量≥7Ah） 交流失电后维持正常工作14小时以上 |
| 开关操作电源 输出电压/功率 | +24V，短时450W（负载接开关3～5s内） |
| 整机功耗 | <20W |
| 平均无故障时间 | >50000小时 |
| 静电放电 | 符合IEC1000-4-2的规定，严酷等级4级 |
| 高频电磁场 | 符合IEC1000-4-3的规定，严酷等级4级 |
| 快速瞬变 | 符合IEC1000-4-4的规定，严酷等级4级 |
| 浪涌冲击 | 符合IEC1000-4-5的规定，严酷等级4级 |
| 震荡波 | 频率为1MHz及100KHz振荡波(差模，共模)脉冲干扰 |
| 绝缘电阻 | 终端单元输入、输出回路对地对各回路间绝缘电阻不低于10MΩ |
| 耐电强度 | 输入、输出回路承受额定50Hz、有效值为2.0kV、时间为1分钟交流耐压试验，无击穿与闪络现象 |
| 冲击电压 | 各输入输出端子对地，交流回路与直流回路间，交流电流与交流电压间能承受5KV（峰值）标准雷电冲击波 |
可以正常的遥控跳闸、合闸：
终端接受并执行来自主站或子站的遥控命令，完成开关的分、合闸操作
具有远方/本地转换开关：转换开关控制权限，可就地实现开关的分、合闸操作
分别记录并保存主站及当地遥控记录
软硬件防误动措施，保证控制操作的可靠性
遥控接点可设置动作保持时间
遥控控制流程：
终端接收到主站下发的遥控预置命令后，终端检验遥控命令的正确性；
遥控命令正确时，终端合上控制对象继电器，检测对象继电器动作是否正确；
对象继电器正确动作后，终端向主站发送遥控正确返校应答；
主站接收到遥控正确返校应答后，下发遥控执行或遥控撤销命令；
终端接收到遥控执行命令后，合上执行继电器，经设置的遥控持续时间后，断开执行继电器及对象继电器，同时断开输出继电器电源。
遥控保护措施：
软件保护：只有接收到正确的遥控预置命令及遥控执行命令才动作；
出口继电器平时没有工作电源，只有接收到遥控预置命令后才上电；
软硬件结合的控制闭锁，保证终端运行不正常时控制不出口；
对象继电器的硬件返校，确保对象继电器误动时控制不动作；
电源控制继电器、对象继电器、执行继电器顺序动作时，才有控制出口，加大了控制的可靠性。
遥测量采集：包括Uab、Ubc、Ia、Ib、Ic等模拟量。采集蓄电池电压等直流量、电流电压的谐波分量等。
遥测量通过PT/CT将一次侧的电压/电流量转换成相应的弱电压信号后，进入14位A/D转换芯片，现场标准二次电压和电流(5A或1A)经高精度小PT、CT隔离变换成弱信号，经模数转换器(A/D)送入处理模块进行计算处理。
计算得到下列遥测量：
频率
电流电压相位
电流、电压的2～13次谐波
遥信量（YX）采集：采集遥信变位，事故遥信并可向主站或子站发送状态量。遥信输入信号以空接点的方式经光电隔离器后送入遥信采集模块进行处理。经硬件滤波、软件滤波，得到遥信输入信号的分合状态。
软件滤波时间可设，从而确保稳定的遥信动作时才产生遥信变位，减少遥信的误报。
采集开关的合、分状态量信息
采集终端电源状态信息
采集终端故障、异常信息等虚拟遥信
遥测越限、过流、接地等虚拟遥信
采集开关储能状态
终端具有参数远方设置功能和当地设置功能，具备以下指示及设定内容：
接收主站或子站的参数设置及定值修改，子站或主站可随时召唤终端的当前定值
具备控制器运行状态、通信状态指示灯
具备故障告警指示灯，并可通过复归按钮消除告警指示
终端电源失电时，终端的实时信息在内部掉电保护的存储器（SRAM）中保存。
终端具备主站及自身守时功能，可通过维护软件或者主站对时命令对终端进行对时。
具备自诊断功能。装置在正常运行时定时自检，自检的对象包括CPU、设定值、开出回路、采样通道、E²PROM等各部分。自检异常时，发出告警报告，点亮告警指示灯，并且闭锁分、合闸回路。
零序过流检测
线路两相过电流检测
终端根据采集的电流大小及设置的定值，能够判别故障电流、快速计算故障电流大小，进行比较，并将故障信息及性质主动上报给主站或子站(状态变位优先传送)，以便进行故障隔离。
零序过流检测：线路零序电流超过定值时，产生零序过流告警，并上报主站，由主站决定保护方案，同时点亮故障告警灯
相间过电流检测：线路相间过电流超过定值时，产生相间过流告警，并上报主站，由主站决定保护方案，同时点亮故障告警灯
相间短路检测：线路相间短路时，产生相间速断告警，并上报主站，由主站决定保护方案，同时点亮故障告警灯
配套GPRS通信模块与主站或相关人员的手机进行通信。具有遥测、遥信、遥控的功能，可检测及传送开关状态、终端工作状态、线路两侧电源状态、线路电压、线路电流等数据信息。
通信配置包括以太网口和串行通信口：
基本配置1个以太网口，支持10/100BASE-T自适应以太网络通信
1个GPRS通信设备
基本配置1个维护口，1个串行通信口，支持RS-470/RS-232通信
支持多种类型的通信方式：
支持基于光纤的网络通信方式
支持电力载波通信方式
支持无线通信(GPRS/CDMA)
支持通信口多种规约灵活配置：
多个通信口实现与多个主站和子站进行通信
支持IEC608-70-5-101(2002版)、IEC60870-5-104等多种通信规约与主站和子站进行通信
