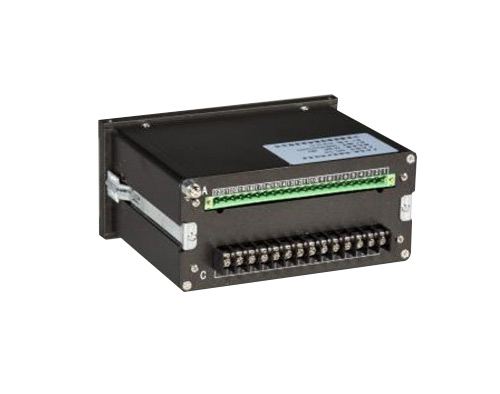

DFL-316综合保护测控装置主要针对10KV/35KV电压等级的环网柜系统应用而开发。主要功能涵盖速断过流保护、二段过流保护，高压零序过流保护、低压零序二段过流保护、过电压解列、低频解列、低压解列、过负荷保护、超温跳闸非电量保护以及测量、遥控、遥信等功能。
三段过电流保护（经低压、方向闭锁，可独立整定）
二段零序过电流保护/小电流接地选线（零序一段动作于跳闸，零序二段动作于报警）
三相二次重合闸功能（可经检无压、检同期重合闸）
过负荷报警
两轮低周减载保护
低压解列保护
高周解列保护
高压解列保护
8路遥信开入采集、遥信变位、事故遥信
正常断路器遥控分合、小电流接地探测遥控分合
15个模拟遥测量：Ia、Ib 、Ic、I0、Uab、Ubc、Uca、Ua、Ub、Uc、Ux、P、Q、COS、Feq
1路普通遥控分合
开关事故分闸次数统计及事件SOE等
| 温度 | -40℃～+70℃保证正常工作 |
| 环境温度最大变化率 | 1℃/min |
| 湿度 | 5%～100% |
| 最大绝对湿度 | 35g/m3 |
| 大气压力 | 70～106kPa |
| 机箱防护性能 | 防护等级不低于GB/T4208规定的IP67级要求 |
| 工业级产品 | 温度范围（-40℃～+70℃） 防磁、防震、防潮、防雷、防尘、防腐蚀 |
| 工作电压 | AC220V |
| 交流电压 | 220V |
| 频率 | 50Hz |
| 误 差 | ±20% |
| 交流电压回路 | < 0.5VA/相 |
| 交流电流回路 | < 0.5VA/相 |
| 整机功耗 | 非通讯状态≤18VA；通信状态≤40VA |
| 交流电压 | 2倍额定电压：连续工作 |
| 交流电流 | 2倍额定电流：连续工作 10倍额定电流：10s 20倍额定电流：1s |
| 电压输入标称值 | 220V |
| 电流输入标称值 | 5A |
| 交流电压电流采样精度 | 0.5级 |
| 有功功率、无功功率、功率因数采样精度 | 1.0级 |
| 信号输入方式 | 无源接点 |
| 接点电压 | DC24V |
| SOE分辨率 | ＜2ms |
| 事故时遥信变位传送时间 | ＜1s |
| 软件防抖动时间 | 0-40秒可设 |
| 输出方式 | 继电器常开接点 |
| 接点容量 | AC250V,16A；DC30V,16A |
3.4 电源
| 主电源 | 交流220V，允许偏差-20％～+20％ 具备双路交流电源自动切换功能 |
| 备用电源 | 铅酸电池（DC24V,电池容量≥7Ah） 交流失电后维持正常工作14小时以上 |
| 开关操作电源输出电压/功率 | +24V，短时450W（负载接开关3～5s内） |
| 整机功耗 | <20W |
| 平均无故障时间 | >50000小时 |
4. 电磁兼容
| 静电放电 | 符合IEC1000-4-2的规定，严酷等级4级 |
| 高频电磁场 | 符合IEC1000-4-3的规定，严酷等级4级 |
| 快速瞬变 | 符合IEC1000-4-4的规定，严酷等级4级 |
| 浪涌冲击 | 符合IEC1000-4-5的规定，严酷等级4级 |
| 震荡波 | 频率为1MHz及100KHz振荡波(差模，共模)脉冲干扰 |
| 绝缘电阻 | 终端单元输入、输出回路对地对各回路间绝缘电阻不低于10MΩ |
| 耐电强度 | 输入、输出回路承受额定50Hz、有效值为2.0kV、时间为1分钟交流耐压试验，无击穿与闪络现象 |
| 冲击电压 | 各输入输出端子对地，交流回路与直流回路间，交流电流与交流电压间能承受5KV（峰值）标准雷电冲击波 |
外部电流及电压经隔离互感器隔离变换后输入，经低通滤波器输入至模数变换器，CPU采样后对数字进行处理，构成各种保护继电器，并计算各种遥测量。
Ia、Ib、Ic为保护和测量共用CT输入。I0零序电流输入除用作零序过电流保护之外（报警或跳闸），也同时兼作小电流接地选线输入，零序电流的接入建议采用专用零序电流互感器接入，若无专用零序电流互感器，在保证零序电流能满足小接地系统保护选择性要求前提下可用三相电流之和即CT的中性线电流。
Ua、Ub、Uc、Ux输入在本装置中作为低周保护和测量共用PT输入，与Ia、Ib、Ic一起计算获得本线路的P、Q、COS、Kwh、Kvarh。若本线路遥测量仅为电流量并且低周保护停用，则Ua、Ub、Uc可不接，为防止装置发PT断线信号，必需将定值表中PT断线检查控制字整定为退出。
注：本装置遥测采用二表或三表法测量，可在装置参数里整定。
本装置设三段定时限过电流保护，各段电流及时间定值可独立整定，分别设置整定控制字控制这二段保护的投/退，设置整定软压板分别控制各段过流保护的投/退。方向元件采用正序电压极化，方向元件和电流元件接成按相启动方式。方向元件带有记忆功能以消除近处三相短路时方向元件的死区。
在母线PT断线时，投入方向闭锁功能的电流保护将自动退出方向元件，变成纯电流保护。没有投方向闭锁功能的电流保护不受其影响。
当方向元件指向线路时，方向元件的灵敏角为45°，采用90°接线方式。方向元件与电流元件按相启动。
图1 - 方向元件特性
图2 - 方向元件逻辑图
图3 - 过流Ⅰ段保护逻辑图
过流Ⅱ段、过流Ⅲ段逻辑图与过流Ⅰ段逻辑类似。
本装置设二段定时限零序过电流保护，各段电流及时间定值可独立整定，设置整定控制字控制这二段零序保护的投/退，设置整定软压板控制零序一段过流保护的投/退。在经小电阻接地系统中，接地零序电流相对较大，故采用直接跳闸方法，装置中设两段零序过电流继电器，第一段动作于跳闸，第二段动作于告警。
图4 - 零序过流Ⅰ段保护逻辑图
本装置提供三相两次重合闸功能，其启动方式有位置不对应启动和保护启动两种。
重合闸方式包括不检、检线路无压、检同期三种方式。
重合闸在充电完成后投入。在不满足放电条件下，线路运行于合位同时"重合闸"控制字为"1"、"停用重合闸"软压板为"0"，经"重合闸充电时间"定值后，充电完成。
1、重合闸充电条件（下列条件满足均满足）：
1）重合闸控制字投入；2）闭锁重合闸开入为"0"；3）停用重合闸软压板退出；4）线路运行于合位。
2、重合闸放电条件（下列任一条件满足均放电）：
1）手跳、遥跳；2）闭锁重合闸开入；3）控制回路断线；4）弹簧未储能报警（重合闸启动前放电，启动后不放电）；5）线路PT断线（重合闸检无压控制字投入）；6）重合闸完成；7）低频减载动作；8）高频解列动作；9）低压减载动作。
图5 - 重合闸充电逻辑图
3、重合闸动作逻辑：
重合闸充电完成。首次故障跳开后，经"一次重合闸时间"延时进行一次重合闸。若一次重合于故障，同时故障时间距一次重合闸动作时间大于"二次重合闸闭锁时间"，则进行二次重合闸。反之，则闭锁二次重合闸。
图6 - 重合闸动作逻辑图
过负荷报警可通过控制字整定，电流及时间定值可独立整定，控制字控制过负荷报警的投/退。
图7 - 过负荷报警逻辑图
装置配有低周减载保护。当装置投入运行时频率必须在49.5Hz～50.5Hz范围内时才允许投入低周保护。当系统发生故障，频率实际值低于低周减载定值时，低周减载保护动作。低周减载保护设二段，各段频率及时间定值可独立整定，设置整定控制字控制这二段低周减载保护的投/退，设置整定软压板控制低周减载保护的投/退。低周减载闭锁重合闸。
图8 - 低周减载第一轮逻辑图
图9 - 低周减载第二轮逻辑图
装置配有低压解列保护。当装置投入运行时最小电压（相间电压最小值）必须大于低于解列定值时才允许投入低压解列保护。低压解列可通过控制字整定，低压解列及时间定值可独立整定，控制字控制低压解列保护的投/退。低压解列闭锁重合闸。
图10 - 低压解列逻辑图
装置配有滑差闭锁功能的高周解列保护。当装置投入运行时频率必须在49.5Hz～50.5Hz范围内时才允许投入低周保护。高周解列闭锁重合闸。
图11 - 高周解列逻辑图
装置配有高压解列保护。高压解列可通过控制字整定，高压解列及时间定值可独立整定，控制字控制高压解列保护的投/退。高压解列闭锁重合闸。
图12 - 高压解列逻辑图
装置具有PT断线检查功能，可通过控制字投退。判据如下：
① 正序电压小于30伏，而任一相电流大于0.06In
② 负序电压大于8伏
满足上述任一条件后延时5秒报母线PT断线，发出运行异常告警信号，待电压恢复正常1.5秒后保护也自动恢复正常。
遥控功能主要有三种：正常遥控跳闸操作和合闸操作，接地选线遥控跳闸操作。
遥测量主要有：Ia、Ib、Ic、I0、Uab、Ubc、Uca、Ua、Ub、Uc、Ux、P、Q、COS、Feq。所有这些量都在当地实时计算，实时累加，三相有功无功的计算消除了由于系统电压不对称而产生的误差，且计算完全不依赖于网络，精度达到0.5级。
遥信量主要有：8路遥信开入、变位遥信及事故遥信作事件顺序记录，遥信分辨率±1ms。
装置具备通讯对时功能。
