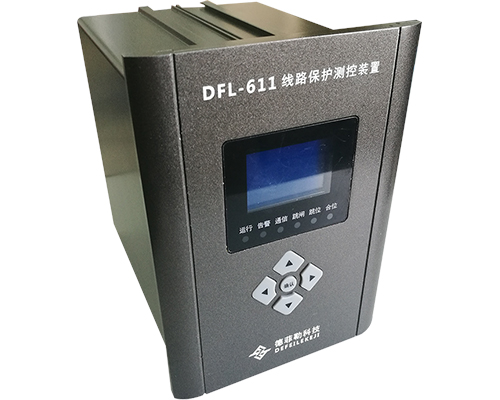

DFL-611-A 线路保护测控装置
  • DFL-611-A线路保护测控装置主要针对10KV/35KV/110KV电压等级的非直接接地系统或小电阻接地系统中的线路保护测控功能而开发。可安装于开关柜、环网柜也可组屏。

    主要功能涵盖三段过流保护,零序过流保护、三相二次重合闸保护、过电压解列、低频解列、低压解列、过负荷保护以及测量、遥控、遥信等。

咨询热线:(商务)肖先生 18752708998
  • 产品描述
  • 技术参数
  • 功能介绍

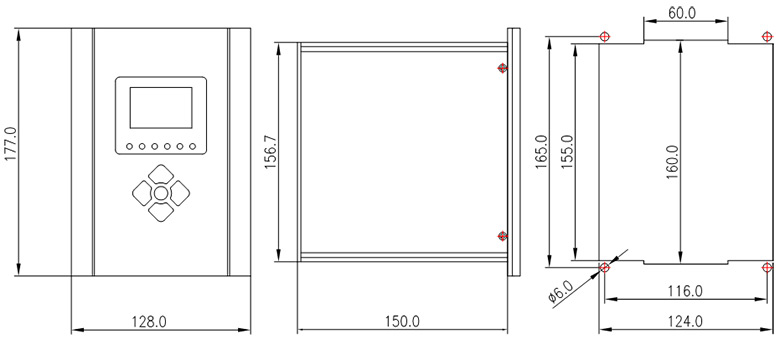

  • 尺寸图

保护主要功能

  • 三段过电流保护(经低压、方向闭锁,可独立整定)

  • 二段零序过电流保护/小电流接地选线(零序一段动作于跳闸,零序二段动作于报警)

  • 三相二次重合闸功能(可经检无压、检同期重合闸)

  • 过负荷报警

  • 两轮低周减载保护

  • 低压解列保护

  • 高周解列保护

  • 高压解列保护

  • 测控主要功能

  • 10路遥信开入采集、遥信变位、事故遥信

  • 正常断路器遥控分合、小电流接地探测遥控分合

  • 15个模拟遥测量:Ia、Ib 、Ic、I0、Uab、Ubc、Uca、Ua、Ub、Uc、Ux、P、Q、COS、Feq

  • 1路普通遥控分合

  • 开关事故分闸次数统计及事件SOE等

1.额定数据

电源电压直流48V或AC/DC 110V/220V,允许偏差:-20%~+15%
纹波系数≤5%
交流电压100V/380V
交流电流5A,1A
频率50Hz

2. 功耗

直流回路正常<10W
跳闸<15W
交流电压回路< 0.5VA/相
交流电流回路< 1VA/相   (In =5A);
< 0.5VA/相 (In =1A);

3. 保护功能

3.1 过流保护

电流定值范围0.05In~20In
电流定值误差≦电流定值×±2.5%或0.01In
延时定值范围0s~99.99s
延时定值误差≦延时定值×1%+35ms(不投方向保护)
≦延时定值×1%+50ms(投方向保护)

3.2 零序过流保护

电流定值范围0.05A~20A
电流定值误差≦电流定值×±2.5%或0.02A
延时定值范围0s~99.99s
延时定值误差≦延时定值×1%+35ms

3.3 重合闸保护

延时定值范围0.1s~10.0s
延时定值误差≦延时定值×1%+35ms

3.4 过负荷报警

电流定值范围0.05In~20In
电流定值误差≦电流定值×±2.5%或0.01In
延时定值范围0s~99.99s
延时定值误差≦延时定值×1%+35ms

3.5 低周减载保护

频率定值范围45Hz~50Hz
频率定值误差±0.01Hz
频率滑差闭锁范围0.05Hz/s~20Hz/s
延时定值范围0.1s~99.99s
延时定值误差≦延时定值×1%+50ms

3.6 高周减载保护

频率定值范围50Hz~55Hz
频率定值误差±0.01Hz
延时定值范围0.1s~99.99s
延时定值误差≦延时定值×1%+50ms

3.7 低压解列保护

电压定值范围10V~90V
电压定值误差≦电压定值×±2.5%或0.1V
电压滑差闭锁范围0.5V/s~200V/s
延时定值范围0.1s~99.99s
延时定值误差≦延时定值×1%+35ms

3.8 高压解列保护

电压定值范围70V~200V
电压定值误差≦电压定值×±2.5%或0.1V
延时定值范围0.1s~99.99s
延时定值误差≦延时定值×1%+35ms

3.9 遥测量计量等级

电流电压0.2级
其他0.5级

3.10 遥信量等级

遥信时间误差≦±1ms

1.模拟输入

外部电流及电压经隔离互感器隔离变换后输入,经低通滤波器输入至模数变换器,CPU采样后对数字进行处理,构成各种保护继电器,并计算各种遥测量。

Ia、Ib、Ic为保护和测量共用CT输入。I0零序电流输入除用作零序过电流保护之外(报警或跳闸),也同时兼作小电流接地选线输入,零序电流的接入建议采用专用零序电流互感器接入,若无专用零序电流互感器,在保证零序电流能满足小接地系统保护选择性要求前提下可用三相电流之和即CT的中性线电流。

Ua、Ub、Uc、Ux输入在本装置中作为低周保护和测量共用PT输入,与Ia、Ib、Ic一起计算获得本线路的P、Q、COS、Kwh、Kvarh。若本线路遥测量仅为电流量并且低周保护停用,则Ua、Ub、Uc可不接,为防止装置发PT断线信号,必需将定值表中PT断线检查控制字整定为退出。

注: 本装置遥测采用二表或三表法测量,可在装置参数里整定。

2. 功能说明

2.1 定时限过电流

本装置设三段定时限过电流保护,各段电流及时间定值可独立整定,分别设置整定控制字控制这二段保护的投/退,设置整定软压板分别控制各段过流保护的投/退。方向元件采用正序电压极化,方向元件和电流元件接成按相启动方式。方向元件带有记忆功能以消除近处三相短路时方向元件的死区。

在母线PT断线时,投入方向闭锁功能的电流保护将自动退出方向元件,变成纯电流保护。没有投方向闭锁功能的电流保护不受其影响。

方向元件

当方向元件指向线路时,方向元件的灵敏角为45°,采用90°接线方式。方向元件与电流元件按相启动。

图1 -方向元件特性

方向元件逻辑图

图2-方向元件逻辑图

复压闭锁方向过流逻辑图

图3 -过流Ⅰ段保护逻辑图

过流Ⅱ段、过流Ⅲ段逻辑图与过流Ⅰ段逻辑类似。

2.2 零序保护

本装置设二段定时限零序过电流保护,各段电流及时间定值可独立整定,设置整定控制字控制这二段零序保护的投/退,设置整定软压板控制零序一段过流保护的投/退。在经小电阻接地系统中,接地零序电流相对较大,故采用直接跳闸方法,装置中设两段零序过电流继电器,第一段动作于跳闸,第二段动作于告警。

图4 -零序过流Ⅰ段保护逻辑图

2.3 三相二次重合闸

本装置提供三相两次重合闸功能,其启动方式有位置不对应启动和保护启动两种。

重合闸方式包括不检、检线路无压、检同期三种方式。

重合闸在充电完成后投入。在不满足放电条件下,线路运行于合位同时"重合闸"控制字为"1"、"停用重合闸"软压板为"0",经"重合闸充电时间"定值后,充电完成。

1、重合闸充电条件(下列条件满足均满足):

1)重合闸控制字投入;2)闭锁重合闸开入为"0";3)停用重合闸软压板退出;4)线路运行于合位。

2、重合闸放电条件(下列任一条件满足均放电):

1)手跳、遥跳;2)闭锁重合闸开入;3)控制回路断线;4)弹簧未储能报警(重合闸启动前放电,启动后不放电);5)线路PT断线(重合闸检无压控制字投入);6)重合闸完成;7)低频减载动作;8)高频解列动作;9)低压减载动作。

图5 -重合闸充电逻辑图

3、重合闸动作逻辑:

重合闸充电完成。首次故障跳开后,经"一次重合闸时间"延时进行一次重合闸。若一次重合于故障,同时故障时间距一次重合闸动作时间大于"二次重合闸闭锁时间",则进行二次重合闸。反之,则闭锁二次重合闸。

图6 -重合闸动作逻辑图

2.4过负荷报警

过负荷报警可通过控制字整定,电流及时间定值可独立整定,控制字控制过负荷报警的投/退。

图7 -过负荷报警逻辑图

2.5 低周减载

装置配有低周减载保护。当装置投入运行时频率必须在49.5Hz~50.5Hz范围内时才允许投入低周保护。当系统发生故障,频率实际值低于低周减载定值时,低周减载保护动作。低周减载保护设二段,各段频率及时间定值可独立整定,设置整定控制字控制这二段低周减载保护的投/退,设置整定软压板控制低周减载保护的投/退。低周减载闭锁重合闸。

图8 -低周减载第一轮逻辑图

图9 -低周减载第二轮逻辑图

2.6低压解列

装置配有低压解列保护。当装置投入运行时最小电压(相间电压最小值)必须大于低于解列定值时才允许投入低压解列保护。低压解列可通过控制字整定,低压解列及时间定值可独立整定,控制字控制低压解列保护的投/退。低压解列闭锁重合闸。

图10 -低压解列逻辑图

2.7高周解列

装置配有滑差闭锁功能的高周解列保护。当装置投入运行时频率必须在49.5Hz~50.5Hz范围内时才允许投入低周保护。高周解列闭锁重合闸。

图11 -高周解列逻辑图

2.8高压解列

装置配有高压解列保护。高压解列可通过控制字整定,高压解列及时间定值可独立整定,控制字控制高压解列保护的投/退。高压解列闭锁重合闸。

图12 -高压解列逻辑图

2.9 PT断线检查

装置具有PT断线检查功能,可通过控制字投退。判据如下:

①正序电压小于30伏,而任一相电流大于0.06In

②负序电压大于8伏

满足上述任一条件后延时5秒报母线PT断线,发出运行异常告警信号,待电压恢复正常1.5秒后保护也自动恢复正常。

2.10 遥控、遥测、遥信功能

遥控功能主要有三种:正常遥控跳闸操作和合闸操作,接地选线遥控跳闸操作。

遥测量主要有:Ia、Ib、Ic、I0、Uab、Ubc、Uca、Ua、Ub、Uc、Ux、P、Q、COS、Feq。所有这些量都在当地实时计算,实时累加,三相有功无功的计算消除了由于系统电压不对称而产生的误差,且计算完全不依赖于网络,精度达到0.5级。

遥信量主要有:8路遥信开入、变位遥信及事故遥信作事件顺序记录,遥信分辨率±1ms。

2.11 校时功能

装置具备B码对时、通讯对时功能。
