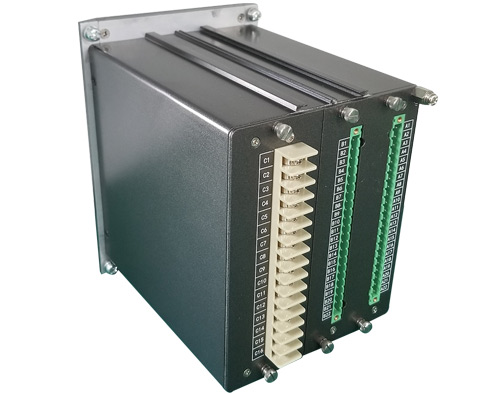

保护主要功能

速断过电流保护

二段过电流保护

二段高压侧零序过电流保护/小电流接地选线（高压侧零序一段分三段时限，零序二段一时限）

低压侧零序过电流一段三时限保护

过负荷报警

非电量保护

测控主要功能

10路遥信开入采集、遥信变位、事故遥信

正常断路器遥控分合、小电流接地探测遥控分合

15个模拟遥测量：Ia、Ib 、Ic、I0h、I0l、Uab、Ubc、Uca、Ua、Ub、Uc、P、Q、COS、Feq

1路普通遥控分合

开关事故分闸次数统计及事件SOE等

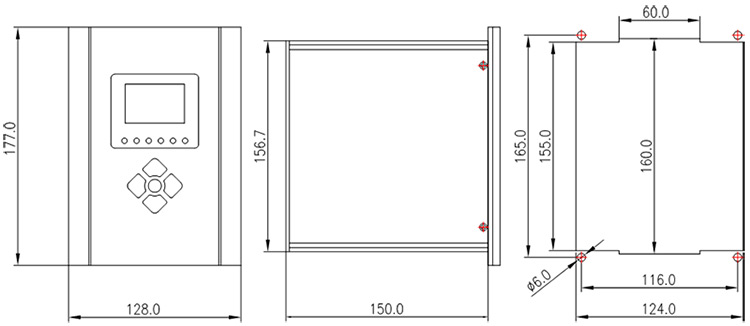

1.额定数据

电源电压	直流48V或AC/DC 110V/220V，允许偏差：-20%～+15%
纹波系数	≤5％
交流电压	100V/380V
交流电流	5A，1A
频率	50Hz

2. 功耗

直流回路	正常<10W 跳闸<15W
交流电压回路	< 0.5VA/相
交流电流回路	< 1VA/相 (In =5A)； < 0.5VA/相 (In =1A)；

3. 保护功能

3.1 过流保护

电流定值范围	0.05In～20In
电流定值误差	≦电流定值×±2.5%或0.01In
延时定值范围	0s～99.99s
延时定值误差	≦延时定值×1%+35ms(不投方向保护) ≦延时定值×1%+50ms(投方向保护)

3.2 零序过流保护

电流定值范围	0.05A～20A
电流定值误差	≦电流定值×±2.5%或0.02A
延时定值范围	0s～99.99s
延时定值误差	≦延时定值×1%+35ms

3.3 重合闸保护

延时定值范围	0.1s～10.0s
延时定值误差	≦延时定值×1%+35ms

3.4 过负荷报警

电流定值范围	0.05In～20In
电流定值误差	≦电流定值×±2.5%或0.01In
延时定值范围	0s～99.99s
延时定值误差	≦延时定值×1%+35ms

3.5 低周减载保护

频率定值范围	45Hz～50Hz
频率定值误差	±0.01Hz
频率滑差闭锁范围	0.05Hz/s～20Hz/s
延时定值范围	0.1s～99.99s
延时定值误差	≦延时定值×1%+50ms

3.6 高周减载保护

频率定值范围	50Hz～55Hz
频率定值误差	±0.01Hz
延时定值范围	0.1s～99.99s
延时定值误差	≦延时定值×1%+50ms

3.7 低压解列保护

电压定值范围	10V～90V
电压定值误差	≦电压定值×±2.5%或0.1V
电压滑差闭锁范围	0.5V/s～200V/s
延时定值范围	0.1s～99.99s
延时定值误差	≦延时定值×1%+35ms

3.8 高压解列保护

电压定值范围	70V～200V
电压定值误差	≦电压定值×±2.5%或0.1V
延时定值范围	0.1s～99.99s
延时定值误差	≦延时定值×1%+35ms

3.9 遥测量计量等级

电流电压	0.2级
其他	0.5级

3.10 遥信量等级

遥信时间误差

≦±1ms

1.模拟输入

外部电流及电压经隔离互感器隔离变换后输入，经低通滤波器输入至模数变换器，CPU采样后对数字进行处理，构成各种保护继电器，并计算各种遥测量。

Ia、Ib、Ic为保护和测量共用CT输入。I0h零序电流输入除用作高压侧零序过电流保护之外，也同时兼作小电流接地选线输入，零序电流的接入建议采用专用零序电流互感器接入，若无专用零序电流互感器，在保证零序电流能满足小接地系统保护

选择性要求前提下可用三相电流之和即CT的中性线电流。I0l低压侧零序电流输入用作低压侧零序过电流保护。

Ua、Ub、Uc输入在本装置中作为测量共用PT输入，与Ia、Ib、Ic一起计算获得本线路的P、Q、COS、Kwh、Kvarh。若本线路遥测量仅为电流量，则Ua、Ub、Uc可不接，为防止装置发PT断线信号，必需将定值表中PT断线检查控制字整定为退出。

注：本装置遥测采用二表或三表法测量，可在装置参数里整定。

2. 功能说明

2.1 定时限过电流

本装置设速断定时限过电流保护，电流及时间定值可独立整定，分别设置整定控制字控制保护的投/退，设置整定软压板分别控制过流保护的投/退。

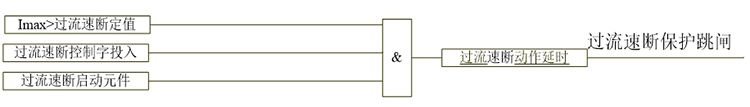

图1-过流速断保护逻辑图

过流Ⅰ段、过流Ⅱ段逻辑图与过流速断逻辑类似。

3.2 高压侧零序保护

本装置设二段定时限高压侧零序过电流保护，其中高压侧零序Ⅰ段为三个时限，高压侧零序Ⅱ段为一个时限。各段电流及时间定值可独立整定，设置整定控制字控制这二段高压侧零序保护的投/退，设置整定软压板控制二段过流保护的投/退。

图2-高压零序过流Ⅰ段Ⅰ时限保护逻辑图

高压零序过流Ⅰ段Ⅱ时限、高压零序过流Ⅰ段Ⅲ时限、高压零序过流Ⅱ段逻辑图与高压零序过流Ⅰ段Ⅰ时限逻辑类似。

3.3 低压侧零序保护

本装置设一段三时限低压侧零序过电流保护。各时限时间定值可独立整定，设置整定控制字控制低压侧零序保护的投/退，设置整定软压板控制低压侧零序保护的投/退。

图3-低压零序过流Ⅰ段Ⅰ时限保护逻辑图

低压零序过流Ⅰ段Ⅱ时限、低压零序过流Ⅰ段Ⅲ时限与低压零序过流Ⅰ段Ⅰ时限逻辑类似。

3.4 过负荷报警

过负荷报警可通过控制字整定，电流及时间定值可独立整定，控制字控制过负荷报警的投/退。

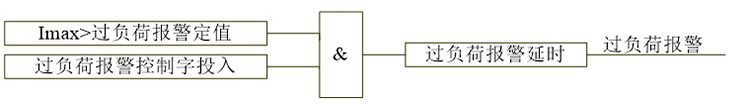

图4-过负荷报警逻辑图

3.5 非电量保护

本装置可接入多路非电量开入，可通过控制字整定设定为跳闸或报警。

3.6 PT 断线检查

装置具有PT断线检查功能，可通过控制字投退。判据如下：

①正序电压小于30伏，而任一相电流大于0.06In

②负序电压大于8伏

满足上述任一条件后延时5秒报母线PT断线，发出运行异常告警信号，待电压恢复正常1.5秒后保护也自动恢复正常。

3.7 C T 断线检查

装置具有CT断线检查功能，可通过参数设定为两相或三相CT投入。判据如下：

①任一相电流大于0.06In

②Imax>3×Imin

满足上述条件后延时10秒报CT断线，发出运行异常告警信号，待电流恢复正常后，CT断线也自动返回。

3.8 遥控、遥测、遥信功能

遥控功能主要有三种：正常遥控跳闸操作和合闸操作，接地选线遥控跳闸操作。

测量主要有：Ia、Ib、Ic、I0h、I0l、Uab、Ubc、Uca、Ua、Ub、Uc、P、Q、COS、Feq。所有这些量都在当地实时计算，实时累加，三相有功无功的计算消除了由于系统电压不对称而产生的误差，且计算完全不依赖于网络，精度达到0.5级。

遥信量主要有：10路遥信开入、变位遥信及事故遥信作事件顺序记录，遥信分辨率±1ms。

3.9 校时功能

装置具备B码对时、通讯对时功能。
