基本原理

保护主要功能

进线备自投方式一

进线备自投方式二

分段备自投方式三

分段备自投方式四

充电过流保护

充电零序过流保护

测控主要功能

10路遥信开入采集、遥信变位、事故遥信

14个模拟遥测量：Ia、Ib 、Ic、Ijx1、Ijx2、Uab1、Ubc1、Uca1、Uab2、Ubc2、Uca2、Ujx1、Ujx2、Feq

事件SOE等

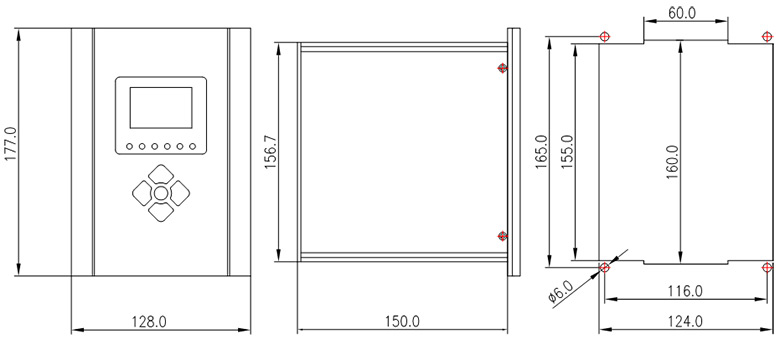

1.额定数据

电源电压	直流48V或AC/DC 110V/220V，允许偏差：-20%～+15%
纹波系数	≤5％
交流电压	100V/380V
交流电流	5A，1A
频率	50Hz

2.功耗

直流回路	正常<10W 跳闸<15W
交流电压回路	< 0.5VA/相
交流电流回路	< 1VA/相(In=5A)； < 0.5VA/相(In=1A)；

3. 保护功能

3.1 备自投保护

电压定值范围	有压定值、无压定值
电压定值误差	≦电压定值×±2.5%或0.01In
电流定值范围	进线有流0.03In，母线有流0.06In
延时定值范围	0s～99.99s
延时定值误差	≦延时定值×1%+35ms

3.2 充电过流保护

电流定值范围	0.05A～20A
电流定值误差	≦电流定值×±2.5%或0.02A
延时定值范围	0s～99.99s
延时定值误差	≦延时定值×1%+35ms

3.3 充电零序过流保护

电流定值范围	0.05A～20A
电流定值误差	≦电流定值×±2.5%或0.02A
延时定值范围	0s～99.99s
延时定值误差	≦延时定值×1%+35ms

3.4 遥信量等级

遥信时间误差

≦±1ms

1.模拟输入

外部电流及电压经隔离互感器隔离变换后输入，经低通滤波器输入至模数变换器，CPU采样后对数字进行处理，构成各种保护继电器，并计算各种遥测量。

Uab1、Ubc1、Uca1为Ⅰ母线电压输入，Uab2、Ubc2、Uca2为Ⅱ母线电压输入，Ujx1、Ujx2分别为#1进线、#2进线抽取相间线电压，Ijx1、Ijx2分别为#1进线、#2进线的抽取电流，为了防止PT断线时装置误动作。Ia、Ib、Ic为保护CT输入，I0零序电流为自产。

2. 功能说明

2.1 备自投保护

装置引入两段母线电压(Uab1、Ubc1、Uca1、Uab2、Ubc2、Uca2)用于母线有压、无压判别。引入两段进线电压（Ux1、Ux2）作为自投准备及动作的辅助判据，可经控制字选择是否使用。每个进线开关各引入一相电流（I1、I2），是为了防止PT三相断线后造成桥开关误投，也是为了更好的确认进线开关已跳开。

装置引入1DL、2DL、3DL开关位置接点（TWJ），作为系统运行方式判别，自投准备及选择自投方式。引入了1DL、2DL、3DL开关的合后位置信号（从开关操作回路引来），作为各种运行情况下自投的闭锁。另外还分别引入了闭锁方式1自投，闭锁方式2自投，闭锁方式3、4自投三个输入。

装置输出接点有跳1DL、2DL，3DL合1DL、2DL、3DL各一付接点。信号输出分别为：装置闭锁（可监视直流失电，常闭接点），装置报警，保护动作各一付接点。

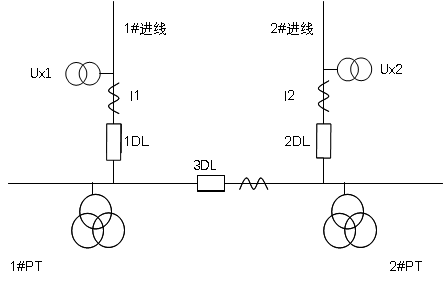

（1）线路备自投（方式1）

#1进线运行，#2进线备用，即1DL、3DL在合位，2DL在分位。当#1进线电源因故障或其它原因被断开后，#2进线备用电源应能自动投入，且只允许动作一次。为了满足这个要求，设计了类似于线路自动重合闸的充电过程，只有在充电完成后才允许自投。

充电条件：

（a）Ⅰ母、Ⅱ母均三相有压，当#2线路电压检查控制字投入时，#2线路有压（Ux2）

（b）1DL、3DL在合位, 2DL在分位

经15秒后充电完成。

放电条件：（a）当装置启动20秒后自动放电

（b）2DL合上

（c）手跳1DL或3DL

（d）其它外部闭锁信号

（e）整定控制字不允许#2进线开关自投

动作过程：当充电完成后,Ⅰ母、Ⅱ母均无压，Ux2有压，I1无流，延时Tb1跳开1DL，确认1DL跳开后，合2DL。

（2）线路备自投（方式2）

方式2过程同方式1。#2线路运行，1#线路备用。

充电条件：（a）Ⅰ母、Ⅱ母均三相有压，当#1线路电压检查控制字投入时，

#1线路有压（Ux1）；

（b）2DL、3DL在合位,1DL在分位。

经15秒后充电完成。

放电条件：（a）当装置启动20秒后自动放电

（b）1DL合上；

（c）手跳2DL或3DL；

（d）其它外部闭锁信号；

（e）整定控制字不允许#1进线开关自投。

动作过程：当充电完成后,Ⅰ母、Ⅱ母均无压，Ux1有压，I2无流，延时Tb2跳开2DL，确认2DL跳开后，合1DL。

（3）桥开关备自投（方式3、方式4）

当两段母线分列运行时，装置选择桥开关自投方案。

充电条件：（a）Ⅰ母、Ⅱ母均三相有压；

（b）1DL、2DL在合位,3DL在分位。

经15秒后充电完成。

放电条件：（a）当装置启动20秒后自动放电；

（b）3DL在合位；

（c）Ⅰ母、Ⅱ母均三相无压；

（d）手跳1DL或2DL；

（e）其它外部闭锁信号，如变压器内部故障等。

动作过程：当充电完成后

（a）方式3：Ⅰ母无压、#1进线无流，Ⅱ母有压，方式3自投整定控制字允许，则经Tb3延时后，跳1DL，确认1DL跳开后合3DL。

（b）方式4：Ⅱ母无压、#2进线无流，Ⅰ母有压，方式4自投整定控制字允许，则经Tb4延时后，跳2DL，确认2DL跳开后合3DL。

2.2 充电过电流保护

本装置专门设置一段三相过电流保护和一段零序过流保护用于母线充电保护，在母联开关合上3秒内自动投入，母联充电保护可用压板投退。

2.3 PT断线检查

Ⅰ母PT断线判别：

（a）正序电压小于30V时，I1大于0.04In或1DL在跳位、3DL在合位I2大于0.04In；

（b）负序电压大于8V。

满足以上任一条件延时10秒报Ⅰ母PT断线，断线消失后延时1.5秒返回。

Ⅱ母PT断线判据与Ⅰ母类同。

线路PT断线判别：整定控制字要求检查线路电压，若线路电压Ux1（Ux2）小于0.3Un（Un=100V）且I1（I2）大于0.04In，经10秒报#1（#2）线路PT断线，断线消失后延时1.5秒返回。

2.4 CT断线检查

装置具有CT断线检查功能，可通过参数设定为两相或三相CT投入。判据如下：

①任一相电流大于0.06In

②Imax>3×Imin

满足上述条件后延时10秒报CT断线，发出运行异常告警信号，待电流恢复正常后，CT断线也自动返回。

2.5跳位异常检查

装置具有跳位检查功能。判据如下：

分段跳位异常：

①任一相电流大于0.06In

②分段跳位

#1、#2进线跳位异常：

①#1或#2进线相电流大于0.06In

②#1跳位或#2跳位

满足上述条件后延时10秒报跳位异常，发出运行异常告警信号，待电流无流或开关位置合位后，跳位异常也自动返回。

2.6 遥测、遥信功能

遥测量主要有：Ia、Ib、Ic、Ijx1、Ijx2、Uab1、Ubc1、Uca1、Uab2、Ubc2、Uca2、Ujx1、Ujx2、Feq。所有这些量都在当地实时计算，实时累加，三相有功无功的计算消除了由于系统电压不对称而产生的误差，且计算完全不依赖于网络，精度达到0.5级。

遥信量主要有：10路遥信开入、变位遥信及事故遥信作事件顺序记录，遥信分辨率±1ms。

2.7 校时功能

装置具备B码对时、通讯对时功能。
