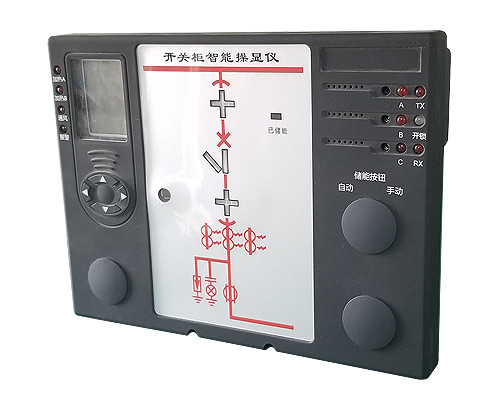

DFL-103智能操控装置是根据目前中低压开关柜技术发展而设计开发的一种新型多功能、智能化动态模拟指示及操控装置，适用于中置柜、手车柜、固定柜、环网柜等多种成套装置。

DFL-103集触头/电缆搭接头测温功能，开关柜一次回路模拟图，手车（隔离刀）位置，断路器位置（分、合闸状态，弹簧储能状态），接地闸刀位置，高压带电显示、带电闭锁、缺相报警，开关柜内环境温湿度的检控及故障显示，分/合闸、远方/就地、手储/自储控制、柜内照明、RS485通讯等功能于一体。

该装置不仅外型美观大方，且优化了开关柜的整体布局，是新一代开关柜内使用的理想更新换代产品。

1. 基本参数

2. 温湿度默认值

1. 状态指示功能（具体指示编号见前面板示意图）

1.1 手车位置指示

（1）手车处于工作位置（工作位置触点闭合）时，手车指示红（1A、4A）灯亮

（2）手车处于试验位置（试验位置触点闭合）时，行车指示练（1B、4B）灯亮

（3）手车处于试验位置和实验位置之间（工作、试验位置触点都未闭合且断路器接点全部未闭合）时，手车指示灯红、绿（1A、4A、1B、4B）灯都不亮

1.2 断路器状态指示

（1）断路器合闸（断路器合触点闭合）时，断路器指示灯（2A）灯亮

（2）断路器分闸（断路器分触点闭合）时，断路器指示绿（2B）灯亮

（3）断路器不在柜内（断路器合、分触点都未闭合）时，断路器指示灯红、绿（2A、2B）灯不亮

1.3 接地开关位置指示

（1）接地闸刀合闸（接地闸刀分/合触点闭合）时，接地闸刀指示红（3A）灯亮

（2）接地闸刀未合闸（接地闸刀分/合触点未闭合）时，接地闸刀指示绿（3B）灯亮

1.4 弹簧储能指示（未储能/储能）

触点闭合时，储能指示红灯（6）亮

注意：以上接入量必须为无源接点。

2. 智能语音防误提示功能

（1）当断路器合闸时，手车处于试验位置和工作位置之间(试验位置、工作位置多不闭合，均为断开状态)时，1A、4A、1B、4B、2B指示灯闪烁，2A指示灯常亮并有语音提示"请分断路器"

（2）当接地开关闭合时，手车处于试验位置和工作位置之间(试验位置、工作位置多不闭合，均为断开状态)时，或手车处于工作位置时1A、4A、1B、4B、3B指示灯闪烁，3A指示灯常亮并有语音提示"请分接地开关"

（3）当接地开关和断路器都闭合时，误推手车从试验位置切换到工作位置时，或手车处于试验位置和工作位置之间(试验位置、工作位置多不闭合，均为断开状态)时，或手车处于工作位置时，2B、3B指示灯同时闪烁，并伴有语言提示"请分断路器、请分接地开关"

（4）手车工作位置和试验位置同时闭合时1A、4A、1B、4B指示灯闪烁无语音提示

（5）断路器分闸合闸同时闭合时2A、2B指示灯闪烁无语音提示

（6）显示自检：长按向下键和确认键，开关状态显示闪烁、语音提示"本回路已带电"，完成显示自检功能

3. 高压带电闭锁功能（自检、验电和核相）

（1）高压带电显示：当A、B、C三相带电（电压≥额定电压的15%），相应的A、B、C三相指示灯（7）启辉发光

（2）高压带电闭锁：当A、B、C三相任意一相带电（电压≥额定电压的65%）时，高压闭锁指示红灯（9）亮，高压解锁指示绿灯（10）熄灭，相应高压闭锁接点输出弹开；三相全不带电时，高压解锁指示绿灯（10）亮，高压闭锁指示红灯（9）熄灭，相应高压闭锁接点输出闭合

（3）高压缺相报警：当A、B、C三相中任意一相或两相带电（电压≥额定电压的65%）时，缺相报警接点输出闭合；当三相全部不带电或三相全部带电时缺相报警接点输出打开

（4）带电按钮自检功能：本功能在装置高压不带电的情况下按压自检按钮才有效，当按压自检按钮时，高压带电指示灯会被点亮，如果插有验电笔则验电笔中的指示灯也会被点亮，同时闭锁功能有效

（5）核相和验电功能需要附件配合验电笔和核相器，验电是在装置带电或自检按钮按下时，验电笔中的指示灯和高压带电指示灯同时被点亮，说明装置带电指示功能正常，否则说明故障，无法正常工作。核相是通过非同一相电压有相位差，该相位差可以点亮核相器中的指示灯来判断的，指示灯亮非同相，指示灯灭为同相

注意：A、B、C三相配用的传感器，其输出短路电流必须达到220uA±10%。

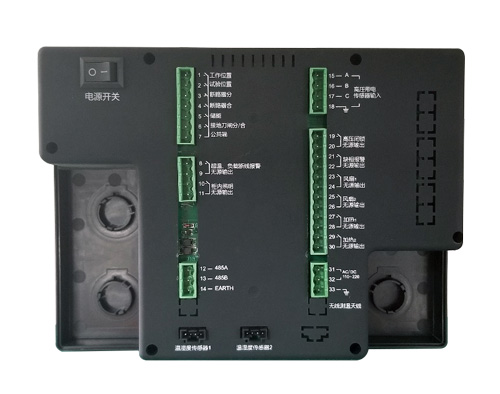

以上为全功能型的接线图。

4. 温湿度控制功能

（1）启动加热：当环境温度≤相应设置值时，或当环境湿度≥相应设置值时，或点接"向下键"控制按钮时，启动加热，"加热"（11、12）指示灯亮

（2）退出加热：在自动模式下，如为温度启动加热则环境温泄劲上升至≥相应设置值，如为湿度启动加热则环境湿度下降至≤相应设置值时，在自动模式下，如为温度、湿度同时启动加热则环境温度上升到≥相应设置值，并且环境湿度下降至≤相应设置值时，在手动模式下，再次点按"向下键"控制按钮时，退出加热，"加热"（11、12）指示灯熄灭

（3）启动排风：当环境温度≥相应设置值时，启动风扇，"排风"（13、14）指示灯亮

（4）停止排风：当环境温度下降至≤相应设置值，停止排风，"排风"（13、14）指示灯熄灭

（5）手动/自动：需要手动加热或排风时，长按"向下键"或"向上键"按钮，加热器开始加热或风扇开始排风，"手动启动"指示亮；再次点按"向下键或向上键"按钮，退出手动加热或排风，并转到自动控制状态，"手动启动"指示熄灭

（6）负载断线报警：当对应启动的加热或风扇回路中无电流流过时，负载断线触点闭合并且"断线"（对应输出）指示红灯闪烁

（7）无线测温三相不平衡预警：当无线节点三相温度超出不平衡温度设置值，三相温度不平衡预警灯（15）亮，并有相应继电器无源接点输出

（8）无线测温超温报警：当无线节点任意一路满足对应组设置的温度数值动作要求，超温报警（15）闪烁，并有相应继电器无源接点输出，可选是否需要蜂鸣器报警功能

5. 操作功能

（1）自储/手储转换

（2）分/合闸操作

（3）远方/就地转换

（4）柜内照明 在装置测控状态下长按回车键≥3S将启动柜内照明并有相应指示：液晶屏上会有"¤"点亮，液晶显示处于常亮状态，再次点按回车键柜内照明关闭，相应指示熄灭，液晶显示处于定时自动关闭状态

6. 无线测温功能

无线通讯采用ZigBee连接技术，该技术可工作在2.4GHz(全球流行)、868MHz(欧洲流行)和915 MHz(美国流行)3个频段上,分别具有最高250kbit/s、20kbit/s和40kbit/s的传输速率。

具有如下特点: 低功耗、成本低、时延短、网络容量大、可靠、安全。可以同时测量多路电气接点温度，当测量温度大于设定跳闸和告警值时，装置输出跳闸或告警信号。

每台主机标准配置3~9点测温（1~3组）。

7. 工作模式

7.1 测量

在测量状态下，区域20显示当前测方式通道及温度、湿度值，并且多路测控时相应传感器通道的温湿度可循环测量、显示。

7.2 控制

当环境的温度或湿度值满足预先设置的工作条件时，启动加热器或风扇，同时对应的指示灯点亮，当负载发生故障，没有按条件工作时，相应的负载故障指示灯闪烁以示报警。

7.3 控制测试

在正常工作状态下，按住向下方向键大于5秒，所有工作正常的通道无条件加热；按住向上方向键大于5秒，所有工作正常的通道无条件鼓风。

7.4 自检功能

本装置开机有自检功能，主要检测LED灯显示和开关状态指示灯显示及语音报警功能正常与否，在运行过程中长按确认键（照明）键和加热（下降）键，本装置进入显示和语音自检模式，释放按键进入正常测控状态。

8. 通信功能

支持远方查询开关量状态

（1）通信方式：RS-485；

（2）通信规约：ModBus-RTU；

（3）通信格式：异步1200/2400/4800/9600/19200 bps 用户可编程；

（4）无线装置通讯波特率固定为9600 bps，地址为01~09，主机地址统一为00。

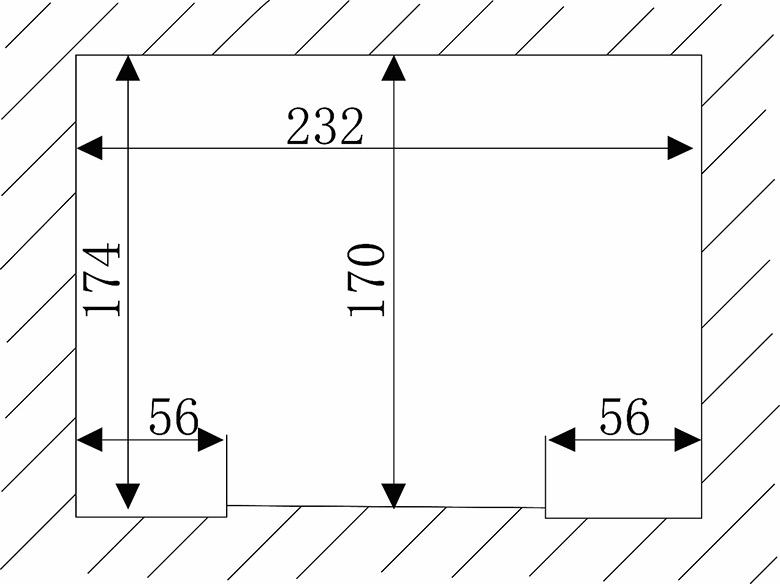

1. 不考虑转换开关的空间开孔可以定为232×170(mm)

2. 目前市场上大部分D型转换开关也多支持232×170(mm)的开孔
